壓力表校驗器的工作原理與校準壓力表的過程

      壓力表在長期的使用中，因彈性元件疲勞、傳動機構磨損及化學腐蝕等造成測量誤差。所以有必要對儀表定期進行校驗，新儀表在安裝使用前也應校驗，以更恰當?shù)墓烙媰x表指示值的可靠程度。目前用的最多的方法就是對比法，采用以儀器就是壓力表校驗器與精密壓力表。所以了解壓力表校驗器的原理與怎么用壓力表校驗器去校準壓力表在日常生產送是很關鍵的。

　　一、壓力表校驗器的工作原理

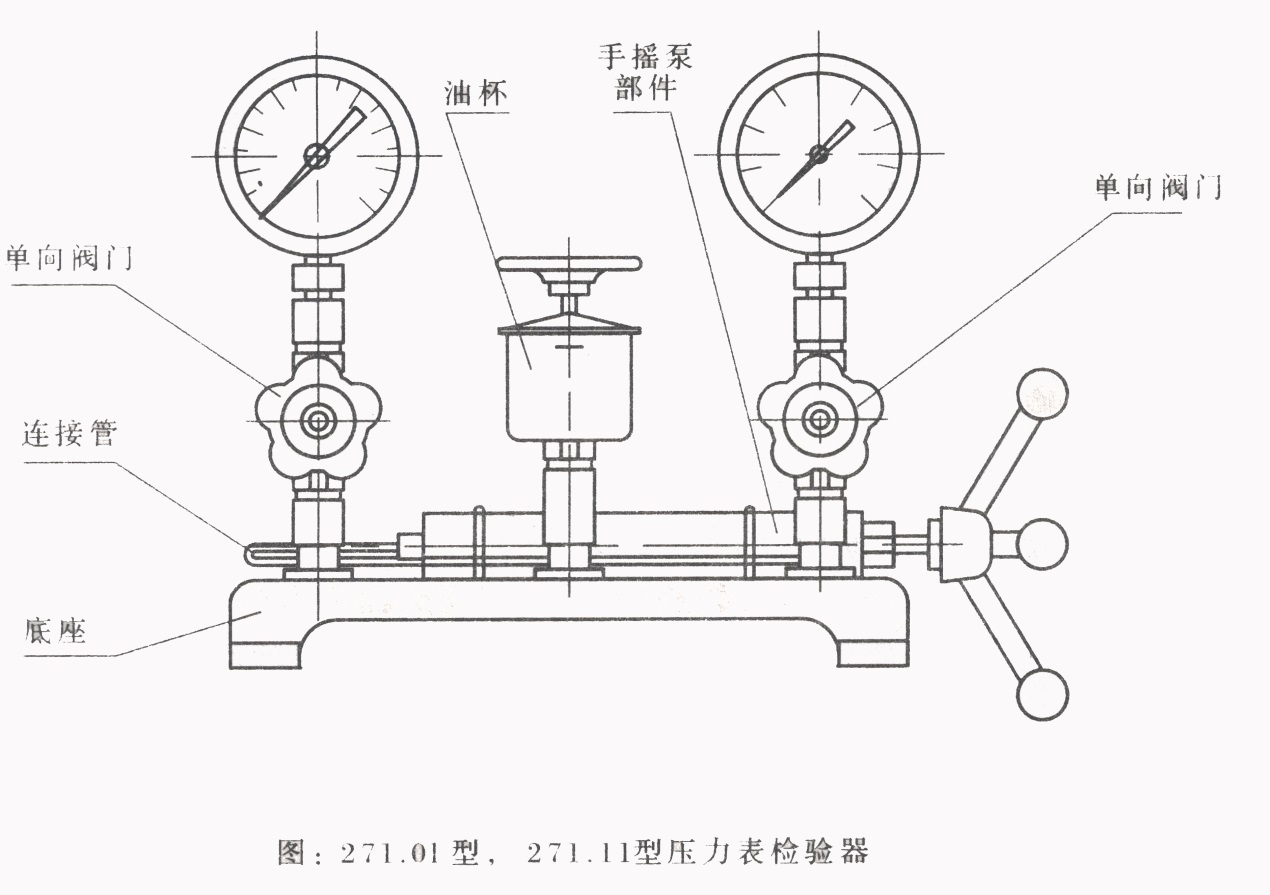

　　壓力表校驗器在一個密閉的容器內充滿變壓器油((6MPa以下)或蓖麻油。轉動手輪使活塞向前推進，對油產生一個壓力，這個壓力在密閉的系統內向各個方向傳遞，所以進入標準儀表、被校儀表和標準器的壓力都是相等的。因此利用比較的方法便可得出被校儀表的絕對誤差。

　　壓力表校驗器的精確度主要取決于精密壓力表的精度，有0.4,0.25級等。高精確度的需要采用精密數字壓力表，精度有0.05、0.02級，可用來校驗標準彈簧管壓力計、變送器等。

　　二、校驗原理

　　校驗工作是將被校儀表與標準儀表處在相同條件下的比較過程。標準儀表的選擇原則是，當被校儀表的允許絕對誤差為a允時，標準儀表的允許絕對誤差不得超過a允1/3(最好不超過a允1/5)。這樣可以認為標準儀表的讀數就是真實值。另外為防止標準儀表超程損壞，標準儀表的測量范圍應比被校儀表大一檔次。比較結果若被校儀表的精確度等級高于儀表標明的等級，儀表合格，否則應檢修、更換或降級使用。

　　三、校驗內容

　　校驗分為現場校驗和實驗室校驗。校驗內容包括指示值誤差、變差和線性調整。具體步驟是:首先在被校表量程范圍內均勻地確定幾個被校點(一般為5-6個，一定有船的量的下限和上限值)，然后由小到大(上行程)逐點比較標準表的指示值，直到最大值。再推進一點點，使指針稍超過最大值，再進行由大到小(下行程)的校驗。這樣反復2-3次，最后依各項技術指標的定義進行計算、確定儀表是否合格。
