THLL便攜式壓力校驗臺的使用方法

一、THLL便攜式壓力校驗臺準備使用

THLL便攜式壓力校驗臺由外部電源和內部6V可充電電源供電，外部電源消失后，內部6V可充電電源自動投入使用，校驗儀由外部電源工作的同時，儀表進行充電,在現場使用可使用內部6V可充電電源,充電至滿負荷一般需要12小時。

1、充電電源工作時間

（1）連續工作不提供24V回路電源：16小時；

（2）連續工作提供24V回路電源：8小時；

（3）斷續工作：18小時；

2、回路電源

THLL便攜式壓力校驗臺提供的24V回路電源為內置式，在校驗儀內部自動串入2線制電流回路，無須另外接線。

如果被校儀器由外部電源供電，則不能再接本校驗儀24V電源，否則將燒毀儀表。

3、測量介質

的理想測量介質為干燥的無腐蝕性氣體，如腐蝕性氣體或污濁的液體進入本校驗儀，將對校驗儀的密封性能、校驗數據產生不良影響。因此，在校驗儀表前，應確認被校儀器中的殘余介質被排空。

4、量程范圍

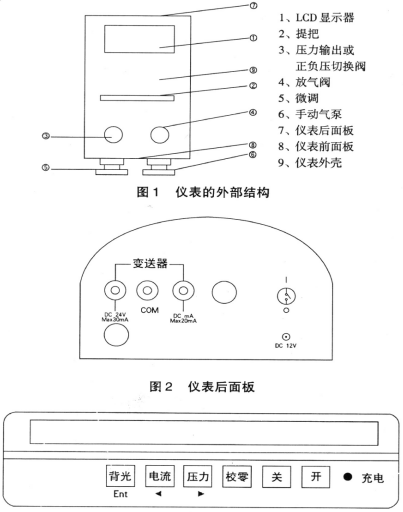

二、THLL便攜式壓力校驗臺組成

三、THLL便攜式壓力校驗臺使用方法

正確連接所有接線,將引壓管擰接前面板的壓力接頭,如帶負壓的儀表,壓力接頭在儀表的后面板,并擰緊。

1、電源開關鍵：按"開"鍵,LCD 顯示儀表型號,壓力量程和精度,然后自動進入測量狀態。

2、校零鍵：每次測量前，按一下校零鍵，儀表自動將傳感器的零點值采集并送到CPU進行處理，保證儀表測量數據真實性。

3、壓力鍵：重復按該鍵可實現壓力 / 電流顯示，壓力 / 毫米水柱或壓力 /公斤力之間的轉化，若LCD顯示為測量電流狀態時，按一下該鍵，儀表將自動轉化到壓力測量狀態。

4、電流鍵：重復按該鍵可實現壓力/電流顯示到電流百分比之間的轉化，需檢測儀器電流時, 按一下該鍵,LCD顯示為所測電流值。

5、背光鍵：當儀器工作于光線較弱的環境時, 按一下該鍵,打開背光燈，方便讀數。

6、檢測儀器電流：輸出24VDC或校驗變送器時,請按儀表后面板上標明的接線方法連接。

7、充電電源：儀表配外置開關電源進行充電,在接市電220VAC并開啟儀器電源開關,即可對儀表內電池充電，充電指示燈為紅色時,儀表處于充電狀態;充電指示燈為綠色時,表明電池已充滿,拔充電器即可。

8、壓力輸出：校驗變送器或其他在線儀器時,將變送器或其他在線儀器擰入此接口,實現檢測,若將此接口堵上,可檢測儀表內部壓力源的密封性能。

9、儀表帶有負壓時,機殼上(4)為正負壓力轉換開關，如檢測負壓時，將轉換開關轉換到負壓檔,在壓力輸出口接上被校驗儀器即可。

10、氣泵及微調：氣泵為手動打壓系統,壓力顯示接近滿量程時,進行微調,調準顯示值。

11、如儀表量程較大(250KPa~2.5MPa)機殼上(4)為壓力輸出口，后面板上壓力輸出口為放氣口。
