壓力表氧氣表兩用校驗器說明書

  原理與用途

 LYL型系列壓力表氧氣表兩用校驗器應用帕斯卡原理，采用手動杠桿作用下的柱塞產生壓力，設置二級油水隔離裝置，基本上能檢定市面上的大部分壓力表，應用范圍大、性能穩定、可靠、操作方便。

    本產品適用如下場合：

①   壓力表生產廠家

②       各級壓力計量檢定部門

③       各工礦企業及需用的工業單位

機構特點

1.    設置二級油水隔離裝置，檢測范圍大

2.    體積較小、重量較輕，較適用于現場檢測

3.    LYL型采用二級杠桿加壓較為省力

4.    結構（如圖一）

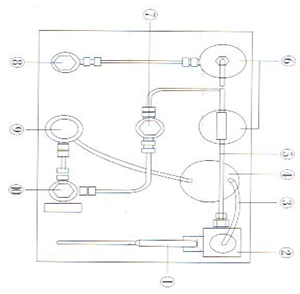

（圖一 機構示意圖）

1.  壓桿結構  2.泵座及支架  3.進油軟管  4.油杯

5.    出油管  6.隔離器  7.標準表座  8.禁油表座

9.控制閥   10被校表座

 性能與技術指標

◎  工作范圍：0-40MPa（400Kgf/cm2）

0-60MPa（60 Kgf/cm2）

◎  外形尺寸：（mm）490*320*298

◎  工作介質：干凈的水與儀表油（或變壓器油）

◎  工作介質：不不低于攝氏0℃

◎  強度與密封性：實驗室時間10min

◎  工作壓力與密封性：

以10MPa為單位，逐級加壓，每級負荷下保持1min其壓力下降值≤該級負荷的1%

 使用方法

◎  注水（如需此步驟、廠家會特別提醒）：

1.  將回油軟管從油杯中拿出

2.  打開控制閥手柄（逆時針旋轉）

3.  將禁油表座（氧氣表座）絲堵松開取下

4.  用隨機附件注水器從禁油表座處注入清潔的水直至回油軟管處流出清水為止

5.  用絲堵將禁油表座封死壓緊，注水完畢（一般本機出廠時已注水完畢，用戶只需按以下步驟操作即可，注水步驟可省略）

◎  加油

油杯中加油至約3/4處

◎  接通油路

1.  將造壓泵上面小油杯注滿油，用螺絲刀反復按壓進油閥數次，放出其中空氣

2.  連續急速按壓杠桿，直至回油軟管流出清油

3.  將回油軟管裝入油杯中

◎  安裝標準表即可正常工作了

常見故障與排除

◎  檢定普通壓力表時，禁油表座應壓緊，不能漏水。

◎  檢定禁油類壓力表時，將禁油表座絲堵取下，將被校表座上開關關閉

◎  本儀器進油閥上裝小油杯，初次使用時將油杯蓋取下，將小油杯注滿油，試壓幾次，如油面下降，說明進油正常，如油面不降，說明柱塞泵內有空氣，可用小棒按壓進油閥芯數次，將柱塞泵內的空氣排出。等正常進油后，將小油杯補滿油，裝好小油杯蓋，這時加壓油將自動吸入泵體，接通油路即可正常工作。

◎  LYL型儀器采用雙杠桿造壓，活塞行程受到限制，開始使用時油不易被吸入泵內。這時，可將杠桿上銷釘取下，用凸輪直接快速打壓，當柱塞泵正常進油后，將銷釘重新裝好，然后正常工作

 隨機附件

◎  禁油表座是專門用來核定禁油壓力表的

◎  用戶千萬不要搞錯，以免發生危險。為安全起見，建議不要同時使用禁油類壓力表座與普通壓力表座，其使用工具最好專用 ，以免不慎將油脂帶到禁油表中去。

◎  使用一段時間后，應注意系統中水和油的耗損情況，并及時補充。補充時一般是先補水，后補油，（方法參見使用方法一節中注水、加油事項）。

◎  儀器使用一段時間后，應檢查工作介質油、如變質或骯臟應予更換。

◎  各控制開關應輕開輕關，不宜用力過度，否則容易損壞。

本儀器各表接頭采用O型橡膠封閉，不宜用力過度，壓緊即可。
